產品展示 >> 變壓器保護 >> XRNTJ-10KV/17.5KV

　　Ratings 等級: Volts 電壓: 10/17.5KV AC Amps 電流:6.3~200A .Breaking Capacity 分斷能力: 50kA - 63kA.
　　產品可與負荷開關、真空接觸器等配套使用，廣泛應用于電力變壓器及其它電力設備的過載或短路保護。
技術參數
尺寸DIN Size 額定電壓Rated voltage 類別Class 標準Standard
E=292 mm AC 10/17.5 kV 后備保護Back up DIN 43625 · IEC 60282-1

開爾泰型號
Kaiert Type 		額定電流
Rated Current		 SIBA Type British
Type		 尺寸Length
D(mm)		 分斷能力
Rated breaking Current		 最小分斷能力
Mininum Rated   breaking Current		 功耗
Power Loss		 熔斷I2t
@3KV
(A2S)		 熔斷I2t
@7.2KV
(A2S)
XRNTJ8-10/17.5

6.3A

30 255 13

SDLDJ-10/17.5

Φ53

63KA

22A

 21W 210 360
XRNTJ8-10/17.5

10A

30 255 13

SDLDJ-10/17.5

Φ53

63KA

34A

 38W 350 560
XRNTJ8-10/17.5

16A

30 255 13

SDLDJ-10/17.5

Φ53

63KA

56A

 37W 1100 2000
XRNTJ8-10/17.5

20A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

70A

 40W 2900 4800
XRNTJ8-10/17.5

25A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

90A

 56W 4900 7500
XRNTJ8-10/17.5

31.5A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

110A

 65W 6600 12000
XRNTJ8-10/17.5

40A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

140A

 84W 12000 19000
XRNTJ8-10/17.5

50A

30 221 13

SDLDJ-10/17.5

Φ67

63KA

170A

 101W 20000 33000
XRNTJ8-10/17.5

63A

30 222 13

SDLDJ-10/17.5

Φ67

63KA

210A

 106W 40000 66000
XRNTJ8-10/17.5

80A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

280A

 137W 78000 140000
XRNTJ8-10/17.5

100A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

320A

 182W 130000 210000
XRNTJ8-10/17.5

125A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

390A

 235W 180000 390000
XRNTJ8-10/17.5

160A

30 222 13

SDLDJ-10/17.5

Φ85

85KA

600A

 290W 330000 570000

尺寸DIN Size 額定電壓Rated voltage 類別Class 標準Standard
E=367 mm AC 10/17.5 kV 后備保護Back up DIN 43625 · IEC 60282-1

開爾泰型號
Kaiert Type 		額定電流
Rated Current		 SIBA Type British
Type		 尺寸Length
D(mm)		 分斷能力
Rated breaking Current		 最小分斷能力
Mininum Rated   breaking Current		 功耗
Power Loss		 熔斷I2t
@3KV
(A2S)		 熔斷I2t
@7.2KV
(A2S)
XRNTJ9-10/17.5

6.3A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

22A

 16W 210 360
XRNTJ9-10/17.5

10A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

34A

 28W 350 560
XRNTJ9-10/17.5

16A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

56A

 37W 1100 2000
XRNTJ9-10/17.5

20A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

70A

 40W 2900 4800
XRNTJ9-10/17.5

25A

30 176 13

SDMEJ-10/17.5

Φ53

63KA

90A

 56W 4900 7500
XRNTJ9-10/17.5

31.5A

30 177 13

SDMEJ-10/17.5

Φ67

63KA

110A

 65W 6600 12000
XRNTJ9-10/17.5

40A

30 177 13

SDMEJ-10/17.5

Φ67

63KA

140A

 84W 12000 19000
XRNTJ9-10/17.5

50A

30 177 13

 SDMEJ-10/17.5

Φ67

63KA

 170A 101W 20000 33000
XRNTJ9-10/17.5

63A

30 177 13

 SDMEJ-10/17.5

Φ67

63KA

 210A 106W 40000 66000
XRNTJ9-10/17.5

80A

30 178 13

 SDMEJ-10/17.5

Φ85

63KA

 280A 137W 78000 140000
XRNTJ9-10/17.5

100A

30 178 13

 SDMEJ-10/17.5

Φ85

63KA

 320A 182W 130000 210000
XRNTJ9-10/17.5

125A

30 178 13

 SDMEJ-10/17.5

Φ85

63KA

 390A 235W 180000 390000
XRNTJ9-10/17.5

160A

30 178 13

 SDMEJ-10/17.5

Φ85

63KA

 600A 290W 330000 570000
XRNTJ9-10/17.5

200A

30 178 14

 SDMEJ-10/17.5

Φ85

50KA

 800A 330W 480000 704000

尺寸DIN Size 額定電壓Rated voltage 類別Class 標準Standard
E=442 mm AC 10/17.5 kV 后備保護Back up DIN 43625 · IEC 60282-1

開爾泰型號
Kaiert Type 		額定電流
Rated Current		 SIBA Type British
Type		 尺寸Length
D(mm)		 分斷能力
Rated breaking Current		 最小分斷能力
Mininum Rated   breaking Current		 功耗
Power Loss		 熔斷I2t
@3KV
(A2S)		 熔斷I2t
@7.2KV
(A2S)
XRNTJ10-10/17.5

6.3A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

22A

 21W 210 360
XRNTJ10-10/17.5

10A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

34A

 38W 350 560
XRNTJ10-10/17.5

16A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

56A

 37W 1100 2000
XRNTJ10-10/17.5

20A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

70A

 40W 2900 4800
XRNTJ10-10/17.5

25A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

90A

 56W 4700 7500
XRNTJ10-10/17.5

31.5A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

110A

 65W 6600 12000
XRNTJ10-10/17.5

40A

30 231 13

SDMEJ-10/17.5

Φ53

63KA

140A

 84W 12000 19000
XRNTJ10-10/17.5

50A

30 232 13

SDMEJ-10/17.5

Φ53

63KA

170A

 101W 20000 33000
XRNTJ10-10/17.5

63A

30 232 13

SDMEJ-10/17.5

Φ67

63KA

210A

 106W 40000 66000
XRNTJ10-10/17.5

80A

30 232 13

SDMEJ-10/17.5

Φ67

63KA

 280A 137W 78000 140000
XRNTJ10-10/17.5

100A

30 233 14

SDMEJ-10/17.5

Φ85

63KA

 320A 182W 130000 210000
XRNTJ10-10/17.5

125A

30 233 14

SDMEJ-10/17.5

Φ85

63KA

 390A 235W 180000 390000
XRNTJ10-10/17.5

160A

30 233 14

SDMEJ-10/17.5

Φ85

63KA

 600A 290W 330000 570000
XRNTJ10-10/17.5

200A

30 233 14

SDMEJ-10/17.5

Φ85

40KA

 800A 330W 480000 704000

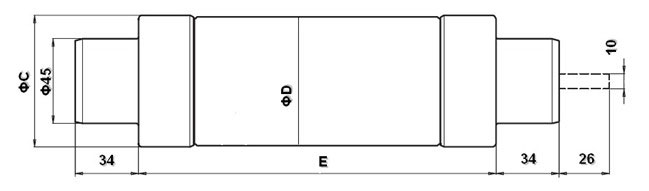

Dimensions 安裝尺寸 (mm):

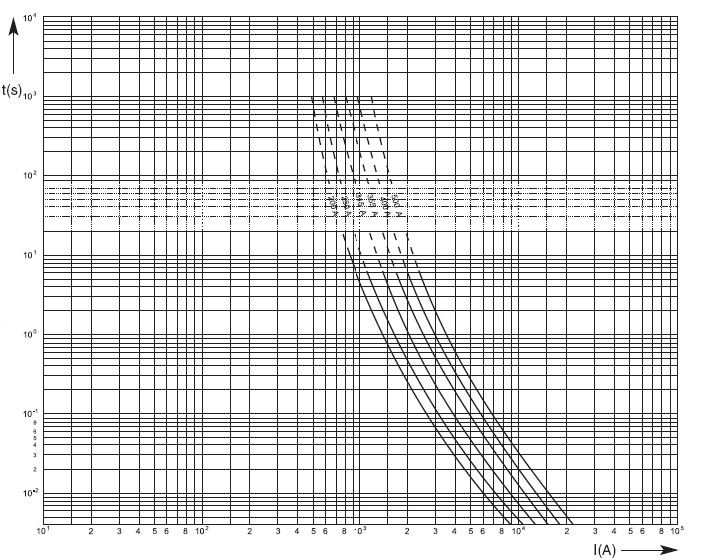

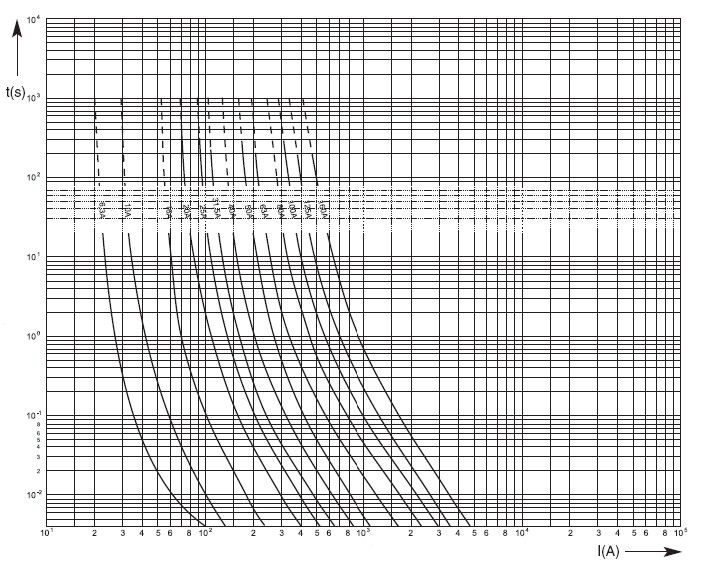

Time Current Characteristics 時間---電流特性曲線:

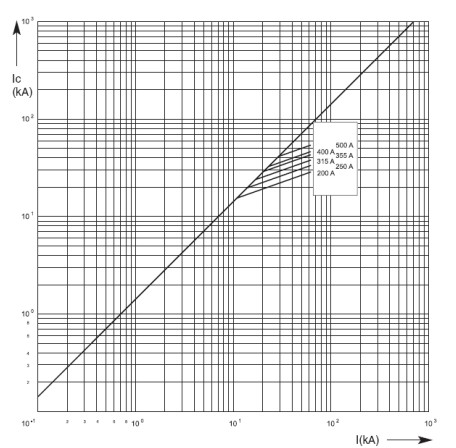

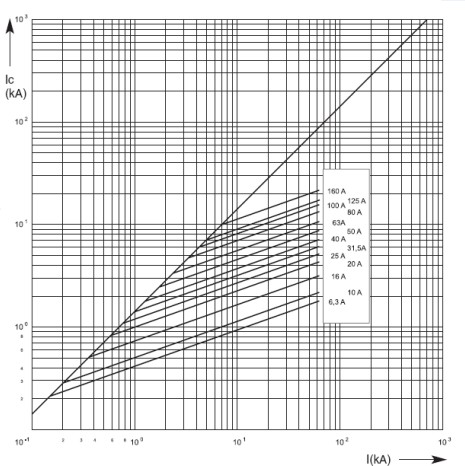

CUT OFF Current Diagram截斷電流特性曲線：
