產品展示 >> 雙鉤直母線型熔斷器 >> 800V/1000V/1250V aR

　　額定電壓等級為：800V、1000V和1250V AC，額定電流63A-1100A。尺寸包括1、2、3長安裝尺寸三種規格尺寸。
　　本系列產品采用95瓷管，99.999%的純銀熔體，獨特的石英砂固化工藝，接觸面鍍銀處理。
　　可用于保護二極管、晶閘管、可控硅整流器、GTO、IGBT、變頻器、軟起動器等半導體器件和設備。主要應用于直流電機傳動、中頻電源、電化學、不間斷電源、整流橋內部的短路保護。

技術參數

Size 代號	Catalog Number Kaiert公司訂貨號	Current rating 額定電流（A）	I2t(×103A2S)
Size 代號	Catalog Number Kaiert公司訂貨號	Current rating 額定電流（A）	Pre-arc（弧前）	Clearing（熔斷）
1	KSG1-63A/1250V AC	63	0.17	0.78
	KSG1-80A/1250V AC	80	0.25	2
	KSG1-100A/1250V AC	100	0.8	3.5
	KSG1-125A/1250V AC	125	1.1	7.5
	KSG1-160A/1250V AC	160	2.6	15
	KSG1-200A/1250V AC	200	4.7	27
	KSG1-250A/1250V AC	250	8.9	51
	KSG1-315A/1250V AC	315	19	92
	KSG1-350A/1250V AC	350	22	127
	KSG1-400A/1250V AC	400	38	220
	KSG1-450A/1250V AC	450	47	270
	KSG1-500A/1250V AC	500	68	390
	KSG1-550A/1250V AC	550	84	485
	KSG1-630A/1250V AC	630	125	725
2	KSG2-280A/1250V AC	280	10	60
	KSG2-315A/1250V AC	315	15	87
	KSG2-350A/1250V AC	350	21	120
	KSG2-400A/1250V AC	400	32	190
	KSG2-450A/1250V AC	450	44	255
	KSG2-500A/1250V AC	500	57	330
	KSG2-550A/1250V AC	550	68	390
	KSG2-630A/1250V AC	630	105	610
	KSG2-700A/1250V AC	700	145	815
	KSG2-800A/1250V AC	800	215	1240
3	KSG3-315A/1250V AC	315	12	68
	KSG3-350A/1250V AC	350	17	100
	KSG3-400A/1250V AC	400	25	145
	KSG3-450A/1250V AC	450	35	205
	KSG3-500A/1250V AC	500	44	255
	KSG3-550A/1250V AC	550	57	330
	KSG3-630A/1250V AC	630	84	485
	KSG3-700A/1250V AC	700	110	640
	KSG3-800A/1250V AC	800	190	1090
	KSG3-900A/1250V AC	900	250	1090
	KSG3-1000A/1250V AC	1000	370	2130
	KSG3-1100A/1250V AC	1100	445	2555

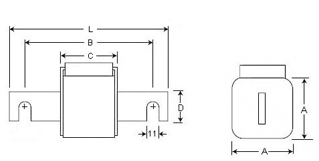

Size型號	Dimension 尺寸
Size型號	A	B	C	D	L
1	51	110	68	25	135
2	60	115	68	32	150
3	75	115	68	35	150

熔斷器對照互換表

Size	額定電流	KSG系列熔斷器可替代
Size	A	FERRAZ
1	125	6,9 gRB 71 EF 125
	160	6,9 gRB 71 EF 160
	200	6,9 gRB 71 EF 200
	250	6,9 gRB 71 EF 250
	315	6,9 gRB 71 EF 315
	350	6,9 gRB 71 EF 350
	400	6,9 gRB 71 EF 400
	450	6,9 gRB 71 EF 450
	500	6,9 gRB 71 EF 500
	550	6,9 gRB 71 EF 550
	630	6,9 gRB 71 EF 630
2	200	6,9 gRB 72 EF 200
	250	6,9 gRB 72 EF 250
	315	6,9 gRB 72 EF 315
	350	6,9 gRB 72 EF 350
	400	6,9 gRB 72 EF 400
	450	6,9 gRB 72 EF 450
	500	6,9 gRB 72 EF 500
	550	6,9 gRB 72 EF 550
	630	6,9 gRB 72 EF 630
	700	6,9 gRB 72 EF 700
	800	6,9 gRB 72 EF 800
3	315	6,9 gRB 73 EF 315
	350	6,9 gRB 73 EF 350
	400	6,9 gRB 73 EF 400
	450	6,9 gRB 73 EF 450
	500	6,9 gRB 73 EF 500
	550	6,9 gRB 73 EF 550
	630	6,9 gRB 73 EF 630
	700	6,9 gRB 73 EF 700
	800	6,9 gRB 73 EF 800
	900	6,9 gRB 73 EF 900
	1000	6,9 gRB 73 EF 1000
